Nell’intricato mondo dei quadri elettrici e dei centri di carico emergono spesso due termini cruciali per la sicurezza, la funzionalità e la progettazione del sistema:Alette principaliEAlette dell'interruttore principale. Sebbene possano sembrare simili, confonderli può portare a specifiche errate, potenziali rischi per la sicurezza e ispezioni fallite. Con oltre due decenni di esperienza nel settore dei componenti elettrici, il nostro team diWenzhou Kangshuai Electronic Co., Ltd.ha molta familiarità con le sfumature delle differenze tra questi componenti essenziali.
Questa guida approfondirà le definizioni, le applicazioni, i parametri tecnici e i fattori critici che determinano quando utilizzare l'uno rispetto all'altro. Comprendere questa distinzione è fondamentale per elettricisti, ingegneri, appaltatori e specialisti degli appalti che specificano e lavorano con loroAlette del pannelloquotidiano. L'impegno della nostra fabbrica per una produzione di precisione garantisce che ogni capocorda che produciamo soddisfi gli standard più elevati di connettività e sicurezza, un principio che guida la nostra spiegazione qui.
Nel campo dei sistemi di distribuzione elettrica, comprendere la funzione precisa e l'applicazione di un pannello Main Lug Only è fondamentale per installazioni sicure e conformi. Essendo un componente fondamentale prodotto con precisione nel nostro stabilimento Wenzhou Kangshuai Electronic Co., Ltd., un pannello Main Lug Only rappresenta una filosofia di progettazione specifica incentrata sulla distribuzione piuttosto che sulla protezione primaria. Fondamentalmente, un pannello MLO è un quadro elettrico che ospita un sistema di sbarre collettrici e disposizioni per più interruttori automatici derivati, ma omette deliberatamente un dispositivo di protezione da sovracorrente principale (OCPD) all'interno del suo assieme.
I "capicorda principali" sono proprio i punti terminali robusti e ad alto amperaggio in cui i conduttori di alimentazione in ingresso da una sorgente a monte sono collegati fisicamente ed elettricamente. Questi conduttori sono già protetti da un sezionatore e da un interruttore automatico separati, che potrebbero essere posizionati in un'unità combinata contatore-principale, in un quadro elettrico o in un pannello remoto che funge da apparecchiatura di servizio per la struttura. Il ruolo principale e unico del pannello MLO è quello di agire come punto di distribuzione centralizzato, prendendo un'unica alimentazione di grande capacità e dividendola in modo efficiente in numerosi circuiti più piccoli e protetti per illuminazione, prese, macchinari o altri carichi. La nostra decennale esperienza nella produzione di queste interfacce di connessione critiche, i nostri capicorda per pannello, ci ha insegnato che la loro affidabilità non è negoziabile, poiché sopportano l'intera corrente continua di tutti i carichi a valle combinati.
Per comprendere appieno un pannello MLO, è necessario visualizzare il percorso elettrico. L'alimentazione entra nell'involucro attraverso un condotto o un cavo. Questi conduttori di servizio o di alimentazione ininterrotti, in genere rame o alluminio di grosso calibro, vengono instradati direttamente ai capicorda principali, che sono montati saldamente e costituiscono l'inizio del sistema di sbarre del pannello. Non sono presenti interruttori o fusibili in questo percorso all'interno della scatola. Le alette stesse, che la nostra fabbrica lavora e placca meticolosamente, sono la porta d'ingresso. Una volta terminata, la corrente scorre dai capicorda alle sbarre principali, che solitamente sono realizzate in rame stagnato o alluminio e corrono verticalmente (in un pannello residenziale) o orizzontalmente attraverso l'involucro.
Queste sbarre collettrici dispongono di punti di connessione standardizzati in cui si inseriscono a scatto i singoli interruttori automatici derivati. Ciascun interruttore protegge quindi il proprio circuito dedicato. Questa architettura fa sì che il carico dell'intero pannello, da un singolo circuito di illuminazione da 15 A all'assorbimento cumulativo di venti circuiti di questo tipo, passi attraverso i capicorda principali. Pertanto, le nostre specifiche di produzione per i capicorda del pannello nelle applicazioni MLO danno priorità a diversi fattori chiave oltre alla conduttività di base, che esploreremo in un elenco dettagliato.
L'uso dei pannelli MLO è diffuso negli scenari in cui la distribuzione elettrica è separata dalla protezione dell'ingresso del servizio. In una tipica casa unifamiliare, la disconnessione del servizio principale potrebbe essere un interruttore da 200 A in una combinazione contatore esterno-principale. Da lì, una serie di alimentatori arriva a un sottopannello all'interno del garage o del seminterrato, che è un pannello MLO. Questo pannello secondario alimenta i circuiti derivati della casa. Negli ambienti commerciali e industriali, l'applicazione si espande.
Una struttura di grandi dimensioni potrebbe avere un quadro elettrico principale da 4000 A. Da questo, diversi alimentatori da 400 o 600 A raggiungono i pannelli di distribuzione MLO distanti situati vicino a gruppi di carichi, come su diversi piani di produzione o in ali di uffici. Questo approccio "pannello di distribuzione" riduce la caduta di tensione e semplifica il cablaggio. Un'altra applicazione specializzata è nelle configurazioni di trasferimento dei generatori. Il sottopannello del carico critico (alimentato da un commutatore automatico) è spesso un pannello MLO. La protezione e la disconnessione a monte sono gestite dall'interruttore di trasferimento e dal pannello di servizio principale.
Il nostro ruolo è fornire i capicorda del pannello che costituiscono il cuore affidabile di queste diverse installazioni MLO, garantendo che ovunque sia necessario distribuire l'energia in modo pulito e sicuro, il punto di connessione sia all'altezza del compito. Il nostro team di ingegneri lavora a stretto contatto con i quadristi per personalizzare le configurazioni dei capicorda per questi ambienti diversi ed esigenti.
In contrasto con il modello di protezione distribuita dei pannelli MLO, un pannello Main Breaker Lug incarna il principio di controllo e sicurezza integrati. Questo tipo di pannello combina le funzioni di ingresso del servizio, protezione primaria da sovracorrente, disconnessione principale e distribuzione del circuito in un unico involucro autonomo. I "capicorda dell'interruttore principale" sono specificamente i punti terminali situati sul lato linea (lato rete) dell'interruttore principale integrato.
I conduttori di servizio in entrata dal contatore o da un trasformatore si collegano direttamente a questi capicorda. L'interruttore principale integrato, un grande dispositivo di sgancio termomagnetico o elettronico, fornisce quindi le funzioni cruciali di protezione da sovraccarico e cortocircuito per l'intero pannello e funge da sezionatore di emergenza e di manutenzione per tutta l'alimentazione a valle. Il lato carico di questo interruttore principale è collegato al sistema di sbarre del pannello, che poi alimenta i singoli interruttori automatici derivati. Questo design significa che il pannello stesso è classificato come "Adatto all'uso come apparecchiatura di servizio" (SUSE), una designazione NEC critica. Presso Wenzhou Kangshuai Electronic Co., Ltd., produciamo i capicorda che sono parte integrante di questi gruppi interruttori principali. La nostra comprensione del duplice ruolo, sia di punto terminale ad alta corrente che di parte critica del percorso attuale di un dispositivo di sicurezza, informa ogni aspetto del nostro processo di produzione di questi capicorda per pannello.
Il percorso elettrico in un quadro MBL ha un punto di interruzione deliberato e protetto. L'energia elettrica entra nell'armadio e viene immediatamente instradata verso i capicorda lato linea dell'interruttore principale. Queste alette fanno parte del gruppo interno fisso dell'interruttore. Da questi capicorda, la corrente viaggia attraverso i contatti interni dell'interruttore, gli elementi di rilevamento e il meccanismo di sgancio. In condizioni normali, i contatti sono chiusi e la potenza fluisce ai terminali di carico dell'interruttore, che sono collegati alle sbarre principali del pannello. Se si verifica un guasto (un cortocircuito) in un punto qualsiasi a valle o se il carico totale supera la potenza nominale dell'interruttore per un periodo prolungato (un sovraccarico), il meccanismo interno scatta, aprendo forzatamente i contatti e scollegando tutta l'alimentazione alle sbarre collettrici e a ogni circuito derivato. Questo design integrato offre una chiara gerarchia di sicurezza.
L'interruttore principale protegge le sbarre e le linee di alimentazione verso eventuali sottoquadri a valle. Ciascun interruttore di derivazione protegge il cablaggio e il carico del circuito specifico. I capicorda sul lato linea dell'interruttore principale sono quindi il primo punto di contatto per l'energia di rete non protetta. La loro integrità è assoluta, poiché qualsiasi guasto qui, come una connessione allentata che causa un arco elettrico, si verificherebbe prima della protezione dell'interruttore principale e potrebbe portare a un evento catastrofico. Questo è il motivo per cui la nostra fabbrica sottopone i capicorda destinati alle applicazioni degli interruttori principali a test ancora più rigorosi per quanto riguarda i cicli termici e la resistenza al cortocircuito.
Il pannello MBL è lo standard indiscusso per le apparecchiature di servizio residenziali, commerciali e dell'industria leggera: il punto in cui finisce la responsabilità dell'ente erogatore e inizia quella del proprietario dell'edificio. L'articolo 230 del National Electrical Code (NEC) impone i requisiti per le apparecchiature di servizio e un unico interruttore principale che fornisca la disconnessione del servizio è il modo più comune e diretto per conformarsi. In una casa è il pannello principale nel seminterrato o nel garage. In un piccolo edificio commerciale, potrebbe trattarsi di un pannello da 400 A in un ripostiglio. Oltre ad essere un dispositivo di disconnessione del servizio, la sua natura integrata offre vantaggi significativi in termini di sicurezza e comodità per elettricisti e soccorritori: esiste un interruttore chiaramente etichettato per interrompere tutta l'energia nell'edificio (ad eccezione di eventuali fonti derivate separatamente). Per i quadristi che acquistano componenti, l'utilizzo di un'unità interruttore principale preassemblata con i nostri capicorda integrati garantisce un assemblaggio certificato UL, semplificando il proprio processo di certificazione.
La nostra fabbrica supporta questi costruttori fornendo non solo componenti, ma anche rapporti di prova e documentazione di certificazione che attestano la conformità dell'assieme a standard come UL 67 (pannelli) e UL 489 (interruttori scatolati). L'affidabilità che integriamo in ogni capocorda supporta la funzione di sicurezza generale dell'intero pannello dell'interruttore principale, una responsabilità che assumiamo con la massima serietà presso Wenzhou Kangshuai Electronic Co., Ltd.
Sebbene sia i pannelli MLO che quelli MBL servano per distribuire l'elettricità, la presenza o l'assenza di un dispositivo di protezione da sovracorrente principale integrato crea profonde differenze nel loro funzionamento, installazione, profilo di sicurezza e trattamento normativo. Queste differenze non sono meramente accademiche; dettano pratiche reali per elettricisti, ispettori, ingegneri e gestori di strutture. Attingendo alla nostra vasta esperienza nella fornitura di capicorda per pannelli per entrambe le configurazioni, noi di Wenzhou Kangshuai Electronic Co., Ltd. possiamo articolare queste distinzioni con chiarezza pratica.
La seguente tabella comparativa dettagliata e la successiva analisi analizzano queste aree critiche. Comprenderli è essenziale per specificare il tipo di pannello corretto e garantire un'installazione sicura e conforme alle norme che funzioni in modo affidabile per tutta la sua durata. Il nostro impegno è fornire componenti che soddisfino le specifiche esigenze di ciascuna applicazione, sia che si tratti del puro ruolo di trasferimento di potenza di un capocorda MLO o del ruolo di ingresso protetto di un capocorda dell'interruttore principale.
| Aspetto del confronto | Pannello Solo alette principali (MLO). | Pannello principale dell'aletta dell'interruttore (MBL). |
| 1. Funzione primaria e ruolo nel sistema | Nodo di distribuzione pura.La sua unica funzione è quella di dividere una singola alimentazione già protetta in più circuiti derivati. È un intermediario nella catena del potere. | Ingresso al servizio e distribuzione integrata.Funziona come punto di demarcazione tra il cablaggio delle utenze e quello dei locali, fornendo protezione primaria, disconnessione e distribuzione in un'unica unità. |
| 2. Posizione della protezione da sovracorrente per gli alimentatori a pannello | Esclusivamente a monte.I conduttori che alimentano il pannello MLO sono protetti solo alla fonte: l'interruttore a monte. La sezione del cavo dall'interruttore ai capicorda MLO non ha protezione locale. Un guasto su questo cavo farebbe affidamento sull'interruttore a monte per risolverlo, che potrebbe avere un'impostazione di intervento più elevata a causa delle esigenze di coordinamento. | Integrato e locale.L'interruttore principale fornisce protezione diretta da sovracorrente per i conduttori di servizio esattamente nel punto in cui terminano. Un guasto ai capicorda o immediatamente a valle viene eliminato dall'interruttore principale stesso. |
| 3. Posizione di disconnessione principale e procedura di emergenza | Remoto.Per diseccitare l'intero pannello MLO per manutenzione o emergenza, il personale deve individuare e azionare il sezionatore a monte. Ciò potrebbe avvenire in una stanza diversa, su un piano diverso o in un'area di servizio chiusa a chiave, causando potenzialmente pericolosi ritardi. | Locale e immediato.La disconnessione principale si trova sul lato anteriore del pannello. In caso di emergenza, chiunque può identificare rapidamente e attivare l'interruttore principale per interrompere tutta l'alimentazione nel pannello e nei carichi a valle. Questa è una caratteristica fondamentale per la sicurezza della vita. |
| 4. Requisiti ed etichettatura del codice NEC | Deve essere contrassegnato con "Solo alette principali" o equivalente.Il NEC richiede questa marcatura per avvisare il personale che non vi è alcuna disconnessione all'interno dell'involucro. Non è ADATTO ALL'USO COME APPARECCHIATURA DI SERVIZIO a meno che non sia specificamente elencato e configurato come tale (raro). La sua installazione è disciplinata dalle norme per i sottoquadri e le alimentazioni (articoli NEC 215, 408). | Contrassegnato "Adatto all'uso come attrezzatura di servizio" (SUSE).Deve rispettare tutte le norme relative alle apparecchiature di servizio contenute nell'articolo 230 NEC, compresi lo spazio di lavoro, le distanze e i requisiti di messa a terra/collegamento. La valutazione dell'interruttore principale è la valutazione del servizio. |
| 5. Coordinamento del sistema e intervento selettivo | Consente un migliore coordinamento.Un tecnico può dimensionare selettivamente l'interruttore dell'alimentatore a monte in modo che sia più grande della potenza nominale del bus del pannello MLO per consentire la futura crescita del carico o per coordinare l'intervento in modo che un guasto di derivazione non interrompa l'alimentazione principale. La "mancanza" di un collegamento principale nel pannello MLO è una caratteristica della flessibilità di progettazione del sistema. | Il coordinamento è con la fornitura dei servizi pubblici.Le caratteristiche di intervento dell'interruttore principale devono coordinarsi con i dispositivi di protezione dell'azienda a monte. Il coordinamento a valle avviene tra l'interruttore principale e gli interruttori di derivazione. Un grave guasto alla derivazione potrebbe far scattare la rete principale, causando un blackout totale del pannello. |
| 6. Analisi dei costi e del valore | Costo iniziale del pannello inferiore.Il pannello stesso è in genere meno costoso perché manca il gruppo interruttore principale. Tuttavia, ciò non tiene conto del costo necessario dell'attrezzatura separata di disconnessione a monte. Il costo totale di installazione può essere simile o superiore a seconda del percorso verso il dispositivo a monte. | Costo iniziale del pannello più elevato, ma valore tutto in uno.Il costo del pannello include l'interruttore principale. Per le nuove costruzioni o per un singolo punto di servizio, questa è spesso la soluzione più economica e semplice, poiché raggruppa tutte le funzioni richieste. |
| 7. Spazio fisico e disposizione all'interno del recinto | Massimizza lo spazio per i circuiti derivati.Senza un interruttore principale di grandi dimensioni che occupa posizioni, un pannello MLO può spesso ospitare più interruttori automatici derivati nella stessa dimensione fisica dell'armadio. Questo è un grande vantaggio nelle applicazioni di retrofit o con vincoli di spazio. | Spazio condiviso con il dispositivo principale.L'interruttore principale occupa spazio, in genere le prime due o quattro posizioni in un quadro residenziale. Ciò riduce il numero di spazi disponibili per gli interruttori di ramo, rendendo talvolta necessario un pannello più grande o un sottopannello. |
| 8. Valutazione della resistenza alla corrente di guasto | Dipendente dalla protezione a monte.Il pannello MLO e i suoi capicorda devono avere un valore nominale di interruzione (IR) o un valore nominale di resistenza (SCCR) sufficiente per la corrente di guasto disponibile nella relativa posizione. Questo valore è indipendente ma deve essere >= valore di interruzione dell'interruttore a monte. | Valutazione integrata.Il valore nominale di interruzione dell'interruttore principale (ad esempio, 22 kA, 65 kA, 100 kA) definisce la capacità di corrente di guasto del pannello. I capicorda e il bus vengono testati come parte di questo assieme per resistere alle forze magnetiche e al calore di un guasto finché l'interruttore non lo risolve. |
Le implicazioni sulla sicurezza derivano direttamente dalla differenza di "disconnessione locale". In una struttura commerciale, un elettricista che lavora su un sottoquadro MLO deve fare affidamento su una procedura di lockout/tagout (LOTO) in una posizione remota. Se tale disconnessione non è sotto il loro esclusivo controllo (ad esempio, alimenta altri carichi), il rischio è maggiore. Con un pannello MBL, la disconnessione è proprio lì, visibile e controllabile. Dal punto di vista della sicurezza antincendio, un guasto da arco elettrico sui capicorda principali di un pannello MLO potrebbe essere più grave perché l'interruttore a monte potrebbe avere un tempo di intervento più lungo (a causa del ritardo intenzionale per il coordinamento) rispetto a quello di un interruttore principale per un guasto ai propri terminali. In pratica, la risoluzione dei problemi è diversa. In un pannello MBL, se viene a mancare tutta l'alimentazione, il primo controllo è l'interruttore principale. In un sistema con pannello MLO, una perdita totale richiede il controllo del dispositivo remoto a monte.
La nostra fabbrica progetta i capicorda del pannello per mitigare i rischi di guasto in entrambi gli scenari, ma l'architettura del sistema detta i protocolli di sicurezza che devono essere seguiti. In definitiva, la scelta tra MLO e MBL non riguarda quale sia universalmente “migliore”, ma quale lo siacorrettoper la progettazione specifica dell’impianto elettrico. La nostra esperienza garantisce che le alette alla base di entrambe le scelte siano progettate per prestazioni e sicurezza ottimali nel ruolo previsto.
La selezione della configurazione appropriata del pannello, MLO o MBL, è una decisione fondamentale che incide sulla sicurezza, sui costi, sulla funzionalità e sulla conformità. Non si tratta di una preferenza soggettiva ma di una determinazione sistematica basata sullo schema elettrico unifilare del progetto, sui requisiti normativi e sui vincoli pratici. Presso Wenzhou Kangshuai Electronic Co., Ltd., il nostro team di supporto tecnico guida quotidianamente i clienti attraverso questo processo decisionale, poiché influenza direttamente il tipo di capicorda e gruppi di quadri che devono ordinare dalla nostra fabbrica. La seguente guida completa e dettagliata si basa sulla nostra ventennale esperienza nel settore ed è progettata per aiutare ingegneri, appaltatori e quadristi a fare una scelta informata e corretta.
Questa è la prima domanda fondamentale. Disegna o rivedi lo schema unifilare del sistema.Chiedere: questo pannello è il PRIMO punto di connessione dopo il contatore o il secondario del trasformatore?
La nostra nota:Questo passaggio sembra basilare, ma un'applicazione errata in questo caso è una violazione comune del codice. Abbiamo visto progetti ritardati perché è stato installato un pannello MLO dove erano necessarie apparecchiature di servizio. La nostra documentazione per i capicorda del pannello chiarisce sempre l'uso previsto nelle apparecchiature SUSE o non SUSE.
Gli emendamenti locali al NEC e le regole specifiche delle società di servizi pubblici possono prevalere sulle linee guida generali.
Il nostro ruolo:Garantiamo che i nostri capicorda per pannelli per applicazioni MLO e MBL siano dotati degli elenchi UL necessari (UL 486, UL 67) universalmente riconosciuti dagli AHJ, rimuovendo una variabile dalla lista di controllo di conformità.
Oltre ai codici minimi, considerare i fattori umani legati al funzionamento e alla manutenzione del sistema.
Analizza il costo totale di installazione, non solo il prezzo dei componenti.
Il nostro supporto:Una volta effettuata la scelta, il nostro team di Wenzhou Kangshuai Electronic Co., Ltd. può fornire specifiche precise per i capicorda del pannello richiesti. Per un pannello MLO, specificheremo il kit di capicorda autonomo con la portata, la gamma di cavi e lo stile di montaggio corretti. Per un pannello MBL, forniremo il gruppo interruttore principale integrato o i componenti specifici del capocorda per l'unità interruttore principale. Il nostro obiettivo è rendere la specifica finale del componente la parte più semplice del processo decisionale, supportato dalla nostra produzione affidabile e da dati tecnici esperti.

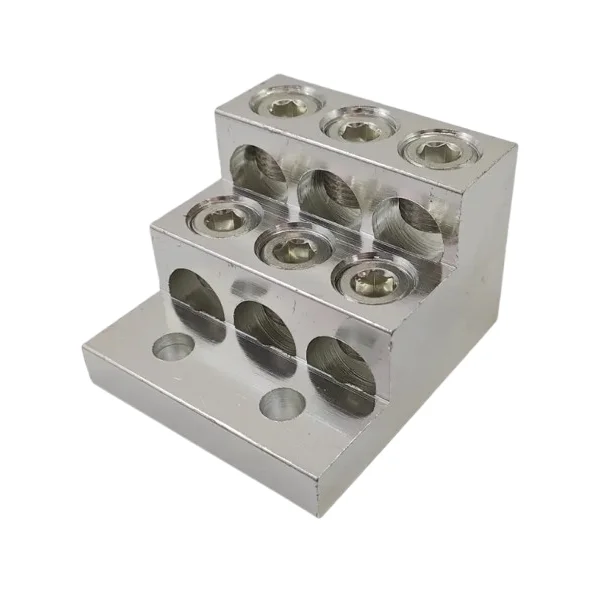

Sia che si tratti di applicazioni MLO o di interruttori principali, le alette stesse devono essere specificate con precisione. AWenzhou Kangshuai Electronic Co., Ltd., produciamoAlette del pannelloa standard rigorosi e consigliamo ai nostri clienti di verificare sempre i seguenti parametri.
Fornire specifiche dettagliate e accurate per i nostriAlette del pannelloè una parte fondamentale del nostro servizio. Garantisce compatibilità, sicurezza e affidabilità a lungo termine per ogni pannello costruito con i nostri componenti.
In sintesi, la differenza tra i capicorda principali e quelli dell'interruttore principale è definita dall'architettura del sistema.Solo capicorda principali (MLO)i pannelli sono punti di connessione per la distribuzione a valle, che si basano su un sezionatore esterno e su una protezione da sovracorrente.Capocorda interruttore principale (MBL)i pannelli incorporano la protezione critica e la disconnessione all'interno dell'involucro, rendendoli adatti come apparecchiature di servizio. La scelta dipende dal ruolo del pannello nel sistema elettrico complessivo. In qualità di produttore leader,Wenzhou Kangshuai Electronic Co., Ltd.fornisce alta qualità, affidabileAlette del pannelloper entrambe le configurazioni. La nostra esperienza garantisce che, sia che si stia costruendo un quadro principale o un sottoquadro, i punti di connessione, il cuore stesso della distribuzione dell'energia, siano progettati per la massima sicurezza, durata e prestazioni. Siamo dietro ogni capocorda che esce dalla nostra fabbrica, sapendo che è un componente chiave in un sistema elettrico sicuro ed efficiente.
Pronto a specificare le alette giuste per il tuo progetto?Non lasciare la connettività al caso.Contatta gli espertipresso Wenzhou Kangshuai Electronic Co., Ltd. oggi per cataloghi di prodotti dettagliati, schede tecniche e supporto personalizzato nella scelta dei capicorda del quadro perfetti per le vostre applicazioni con capocorda principale o interruttore principale. Il nostro team è qui per garantire che i tuoi progetti siano conformi alle normative e costruiti per durare. Richiedi subito un preventivo o una consulenza.
D: Posso aggiungere un interruttore principale a un pannello con solo capocorda principale?
UN:In generale no. I pannelli Main Lug Only sono prodotti ed elencati con una struttura bus specifica che non è progettata per accettare l'aggiunta di un interruttore principale internamente. Anche il recinto non è configurato per questo. Per raggiungere questo obiettivo, sarebbe necessario sostituire l'intero pannello con un interruttore principale o installare a monte un sezionatore esterno, che essenzialmente mantiene il pannello come un MLO alimentato da quel nuovo interruttore. Consultare sempre un elettricista qualificato e seguire le istruzioni del produttore del pannello.
D: Cos'è più sicuro: un capocorda principale o un pannello interruttore principale?
UN:La sicurezza dipende dalla corretta applicazione e installazione. Un pannello interruttore principale fornisce una disconnessione chiara e immediata nella posizione del pannello, il che rappresenta un vantaggio in termini di sicurezza per la manutenzione e le emergenze. Tuttavia, un pannello MLO alimentato da un interruttore a monte adeguatamente dimensionato e posizionato è altrettanto sicuro dal punto di vista della protezione da sovracorrente. Il potenziale rischio per la sicurezza sorge se il sezionatore a monte non è facilmente accessibile o è etichettato in modo improprio.
D: Come faccio a sapere se il mio pannello esistente è MLO o ha un interruttore principale?
UN:Apri lo sportello del pannello (in sicurezza e solo se sei qualificato). Guarda la parte superiore del pannello dove entrano i cavi di servizio. Se vedi un grande interruttore singolo o un interruttore che tutti gli altri interruttori sono raggruppati di seguito ed è etichettato "Principale", hai un pannello dell'interruttore principale. Se vedi solo una serie di capicorda di grandi dimensioni con fili pesanti collegati e nessun singolo interruttore sopra gli interruttori di derivazione, è probabile che si tratti di un pannello MLO. Anche il coperchio del pannello deve essere contrassegnato con "Main Lug Only" se si tratta di un MLO.
D: Il pannello dell'interruttore principale è dotato anche di capicorda principali?
UN:Sì, tecnicamente. In un pannello dell'interruttore principale, i conduttori di servizio in entrata si collegano ai capicorda che fanno parte del gruppo dell'interruttore principale stesso. Queste sono le alette "lato linea" dell'interruttore principale. Quindi, ha le alette dell'interruttore principale. Il termine "alette principali" è generalmente riservato ai capicorda autonomi presenti in un pannello MLO.
D: Le alette stesse sono diverse tra i pannelli MLO e MBL?
UN:Possono esserlo. Sebbene entrambi debbano essere dimensionati per l'amperaggio del sistema, i capicorda MLO sono spesso componenti autonomi imbullonati al bus. Le alette principali dell'interruttore sono integrate nell'alloggiamento e nel design dell'interruttore. Gli standard relativi ai materiali e alle prestazioni sono altrettanto elevati, ma la forma fisica e il montaggio sono specifici per la loro applicazione. Nel nostro stabilimento produciamo entrambi i tipi per soddisfare le diverse esigenze meccaniche e termiche delle rispettive installazioni.
